Bornes et potelets

Bannière bouton

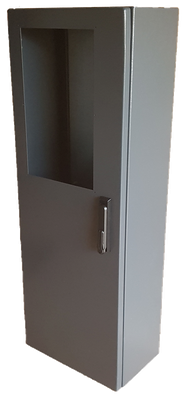

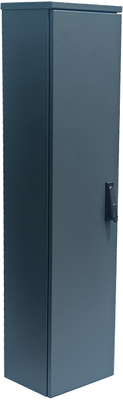

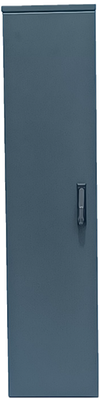

Borne VL et VL/PL  LUXOR 400-250 ou 450-300

La borne LUXOR 400-300 est un caisson hermétique permettant l'intégration de tous types d'équipements de contrôle (non fournis): scanner 2D, lecteur de badges, avaleur de jetons, monnayeur, interphone vidéo avec bouton d'appel, etc.

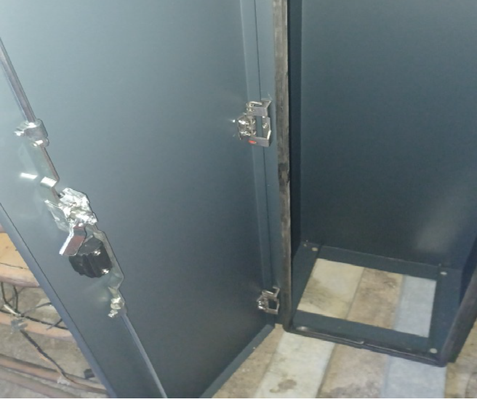

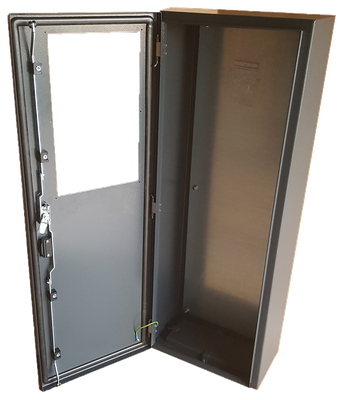

Cette borne a été étudiée pour faciliter l'accès aux équipements qui sont fixés directement sur une plaque démontable de la porte.

Porte fermée, ses fixations au sol ne sont plus accessibles.

Le design des bornes les rend combinables avec tous les équipements de la gamme véhicules (barrières, obstacles escamotables, ...).



Les dimensions des bornes (h x l x p) :
  - Borne VL :      1100 x 400 x 250 mm


  - Borne VL/PL : 2200 x 400 x 250 mm

(La Borne VL/PL est constituée d'un empilement de 2 bornes VL)

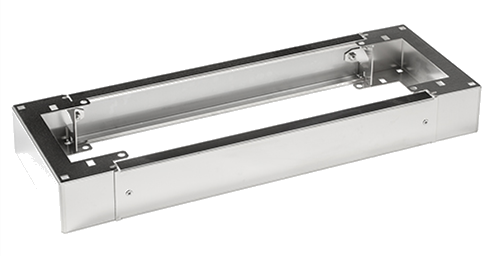

La Borne peut être fournie avec un socle de surélévation. de 100mm

Autre modèle semblable mais avec les dimensions suivantes

    Bornes            (h x l x p) :

  - Borne VL :       1100 x 450 x 300 mm

  - Borne VL/PL : 2200 x 450 x 300 mm

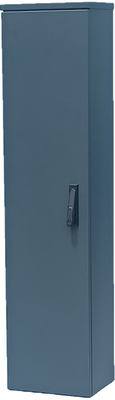

Borne VL et VL/PL  POT 350

La borne POT 350 est un caisson hermétique permettant l'intégration de tous types d'équipements de contrôle (non fournis): Imprimante de ticket, scanner 2D, lecteur de badges, avaleur de jetons, monnayeur, interphone vidéo avec bouton d'appel, etc.



Cette borne a été étudiée pour faciliter l'accès aux équipements qui sont fixés directement sur une plaque démontable de la porte.

Porte fermée, ses fixations au sol ne sont plus accessibles.

Le design des bornes les rend combinables avec tous les équipements de la gamme véhicules (barrières, obstacles escamotables, ...).



Les dimensions des bornes (h x l x p) :
  - Borne VL) :     1100 x 350 x 250 mm


  - Borne VL/PL : 2200 x 350 x 250 mm

(La Borne VL/PL est constituée d'un empilement de 2 bornes VL)


Borne VL   POT 120-16
Borne VL
Borne VL
Borne Feux LED
Borne Feux LED

Description technique

Hauteur pour véhicule de tourisme,

Design sobre permet d'intégrer des équipement en applique

ou de faible profondeur.

(ex : lecteur de badge, scanner, feux LED, interphone. etc... )

Corps de la borne (hxlxp) :      1200x160x100 mm

Plaque/équipements :                    200x130    mm

Socle :                                            250x200    mm



Borne en acier électro zingué

Thermo laquage au four

Couleur RAL : 7016

Fournie avec une plaque nue à percer


"Camionnettes / piéton"  POT 160L-24
Borne  H1,60m
Borne Vue AV
Borne  d'accès
Borne Vue AR

Description technique

Hauteur pour véhicule camionnette et piéton.

Design sobre permet d'intégrer des équipement en applique

ou de faible profondeur.

(ex : lecteur de badge, scanner, feux LED, interphone. etc... )

Corps de la borne (hxlxp) :      1600x240x120 mm

Ouverture :                                    200x130     mm

Socle :                                           350x250     mm



Borne en acier électro zingué

Poudrage au four

Couleur RAL : 7016

Fournie avec une plaque nue à percer


"Camionnettes / piéton"  POT 160-25

Description technique

Hauteur pour véhicule camionnette et piéton.

Design sobre permet d'intégrer des équipement en applique

ou de faible profondeur.

(ex : lecteur de badge, scanner, feux LED, interphone. etc...
Face AV :
plaque nue à équiper (fixation 6 vis sécurité)

Face AR : Porte de visite (2 serrures batteuses)

équipement int : support de fixation.

Corps de la borne (hxlxp) :      1600x250x140 mm

Ouverture :                                   200x130      mm

Socle :                                          455x160      mm



Borne en acier électro zingué

Poudrage au four

Couleur RAL : 7016

Fournie avec une plaque nue à percer


Borne VL/PL  POT 250-25
Borne VL/PL
Vue avant
Borne  VL/PL
Vue arrière ouverte

Description technique

Hauteur pour véhicule de tourisme et Poids lourd,

Design sobre permet d'intégrer des équipements en applique

ou de profondeur limitée.

(ex : lecteur de badge, scanner, feux LED, interphone. etc... )

Dimensions : (hxlxp) mm

Corps de la borne :      2500x250x140

Plaque/équipements :    455x160

Socle :                         400x300



Porte de visite arrière fermé par deux batteuses

Support pour deux rails Din ou fond de coffret non fournit.



Borne en acier électro zingué

Thermo laquage au four

Couleur RAL : 7016



Fournie avec :

- plaques nues à percer.




Potelet POT-B.

Description technique

Hauteur pour véhicule de tourisme,

Design sobre permet d'intégrer des équipements de petite dimension.

(ex : lecteur de badge, bouton poussoir, ...)



Dimensions : (mm)

Hauteur                1000

Section du tube :   40x40 ou  60x40

Socle :                  120x120



Potelet en acier thermo laqué

Couleur RAL : 7016 (autre possible)









Automates de paiement:

Automates de paiement

Intégrant le logiciel L'HEURE-Park.

Possibilités suivant modèle :

- Automate avec cash (billets, pièces et 2 sortes de change)

- Automate avec carte bancaire

- Automate avec cash et carte bancaire

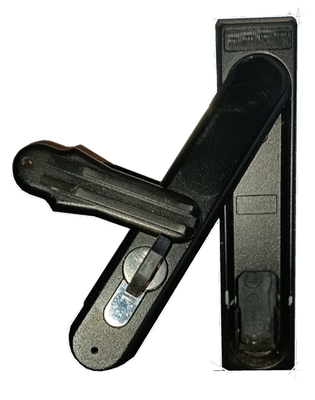

Version à fixer au sol : h1700 x l700 x p430 mm Porte AR serrure 4 points poignée escamotable

Autres version :

Encastré

Mural (Ouverture par l'avant)
- En borne POT350

(Dimensions : h1100 x l350 x p250 mm) + Rehausse 300 ou 500 mm

- Sur pieds (accessibilité PMR)



- Ecran de 6" à 22" suivant les besoins



Toit optionnel pour l'extérieur : permet l'éclairage de l'automate.

Comfort Parking



Exemple de solution



Equipements de base:   (équipements suivant les besoins du client)

Borne d'entrée


Bouton demande Ticket
Bouton Ticket

Bouton demande Ticket



Bouton poussoir lumineux

S'allume pour donner l'autorisation d'utilisation.




avec ou sans écran d’affichage LCD de

4 lignes/20 caractères, rétro-éclairé

Borne de sortie


Scanner ticket 2D
Scanner ticket 2D

Scanner Ticket 2D

avec ou sans écran d’affichage LCD de 4 lignes/20 caractères, rétro-éclairé

Cliquer sur l'image











Imprimante kiosque
Imprimante kiosque

Imprimante thermique



L'imprimante thermique de tickets est prévue pour fonctionner aussi bien en intérieur qu'en extérieur.

Montée sur support pour faciliter son intégration.



Raccordement : USB ou RS232/RS485.


Plaque finition avec Lecteur prox
Plaque finition avec Lecteur prox

Module Lecteur proximité


Exemple d'intégration
d'un lecteur de proximité dans une plaque de finition.

Cliquer sur l'image



Module écran TFT
Module écran TFT

Module écran TFT VGA 640x480 rétroéclairage LED



Rétroéclairage à LED avec contrôle PWM;


Module sélecteur
Module sélecteur

Module sélecteur

avec écran d’affichage LCD de 4 lignes/20 caractères, rétro-éclairé

Cliquer sur l'image



Paiement par Billets
Paiement par Billets

Module paiement Billets

·       Capteur fluorescent capable d’analyser les caractéristiques non visibles.

·       Courroie en kevlar, facilite le glissement du billet.

·       Caractéristiques spécifiques de fabrication garantissant une résistance et une grande durée de vie.

·       Dispositif d’anti-pêche amélioré, empêchant toute tentative de fraude.

·       Moteurs à grande vitesse permettent une rapide visualisation du billet ; placement du stacker et visualisation du signal de crédit en seulement 3 secondes.

·       Garantit un niveau d’acceptation, pour des billets de devises différentes, égal à 99,8 % en moyenne.


Paiement CB
Paiement CB

Module paiement Bancaire

Solution innovante d’Ingenico pour paiements électroniques en toute sécurité en libre-service.



Tous les moyens de paiement aux normes les plus récentes.

Cliquer sur l'image

Monnayeur
Monnayeur

Monnayeur rendeur monnaie haute opérationnalité

La caisse à 6 tubes et les 3 moteurs indépendants garantissent une grande fiabilité dans la payout et une grande flexibilité de configuration, alors que le système de capteurs optiques assure le fonctionnement, même en environnements sévères.

Cliquer sur l'image



Lecteur KR-12B (proximité)

- Proximité étanche

- EM 125Khz
- Boîtier étanche et robuste

- IP68   de -31°C à 63°C
- Indicateurs visuel

- Dimensions (mm): 79,9x39,9x12,8
- Poids : 70,5 g

- Distance lecture : 8 cm

- Dispositif anti arrachement.

Lecteur PRX-20 (proximité)
Lecteur PRX-20 (proximité)

Lecteur PRX-20 (proximité)

Proximité étanche

- EM 125Khz
- Boîtier étanche et robuste
- Indicateurs par diode (x3)
- Dimensions (mm): 121x45x21
- Poids : 68 g
- Distance lecture : 8 / 15cm



Lecteur AVX (Antivendale)
Lecteur AVX (Antivendale)

Lecteur AVX (Antivendale)

- Proximité 125Khz

- Distance de Lecture : 5 cm

- Boîtier étanche et extrèmement robuste

- Usage : Intérieur/Extérieur

- Indicat. sonore et lumineux

- Dimensions (mm) : 105x95x18

Lecteur DCR (Antivendale)
Lecteur DCR (Antivendale)

Lecteur DCR (Antivendale)

pour badge PASSIF EM/TEMIC (125kHz).



Distance de Lecture :

- Badge optimisé : 120 cm

- Badge standard : 60 cm



Protocoles utilisé :

- Wiegand 26 bits, 34 bits et 42 bits
- Clock and Data 10 ou 14 caractères
- RS232


Interphonie Visio Antivandale IP à 2 Fils

Interphonie GSM Visio Antivandale


Accessoire

Antenne plate
Antenne plate

Nouveau : Juste deux fils, et un monde IP plein de possibilités!

Tous les appareils se relient avec un câble FTP. Ces derniers, alimentent directement les appareils via le Switch PoE et ne nécessitent aucune alimentation. Tirez les câbles réseaux FTP, fixez votre platine de rue, votre moniteur d'intérieur et votre système fonctionne !

Le visiteur peut entrer en communication avec vous où que vous soyez. L’appel est orienté vers le ou les numéros que vous aurez programmés (bureau, portable…) Si le premier ne répond pas le second numéro sera composé.

Pendant la conversation, par l'utilisation du clavier de votre téléphone vous pouvez permettre l'accès à votre visiteur.

Vous pouvez commander deux accès, (exemple portail et/ou le portillon ou encore la porte de la maison ainsi que la porte de votre garage.,
